Placa de oțel presată care susține betonul podelei este cunoscută sub numele de puntea podelei. Puntea cu bare de oțel se adaptează cerințelor de construcție rapidă a structurii principale de oțel și oferă o platformă de lucru fermă într -o perioadă scurtă de timp. Puntea Truss din oțel este o nouă generație de punți de podea dezvoltate de ingineri de construcții.
Puntea Truss din oțel este o nouă generație de punți de podea dezvoltate de ingineri de construcții. Barele de oțel din puntea podelei sunt prelucrate în barele de oțel, folosind echipamente de sudare semi-automate din tablă din fabrică pentru a înlocui înălțimea ridicată și capacitatea de rulment a punții podelei.

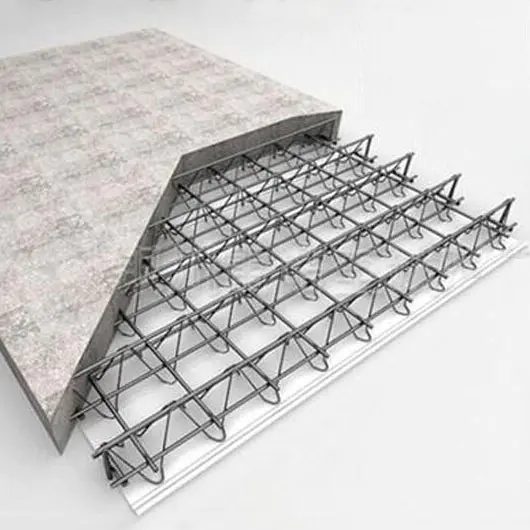

Acest sistem integrează barele de oțel din placa de podea din beton cu șablonul de construcție. În timpul procedurii de construcție, punțile cu bare de oțel pot rezista la greutatea betonului umed de pe placa de podea și la sarcina de construcție. În timpul perioadei de utilizare, barele de oțel superioare și inferioare ale coardelor din oțel funcționează împreună cu betonul în ansamblu pentru a rezista la sarcina de utilizare.

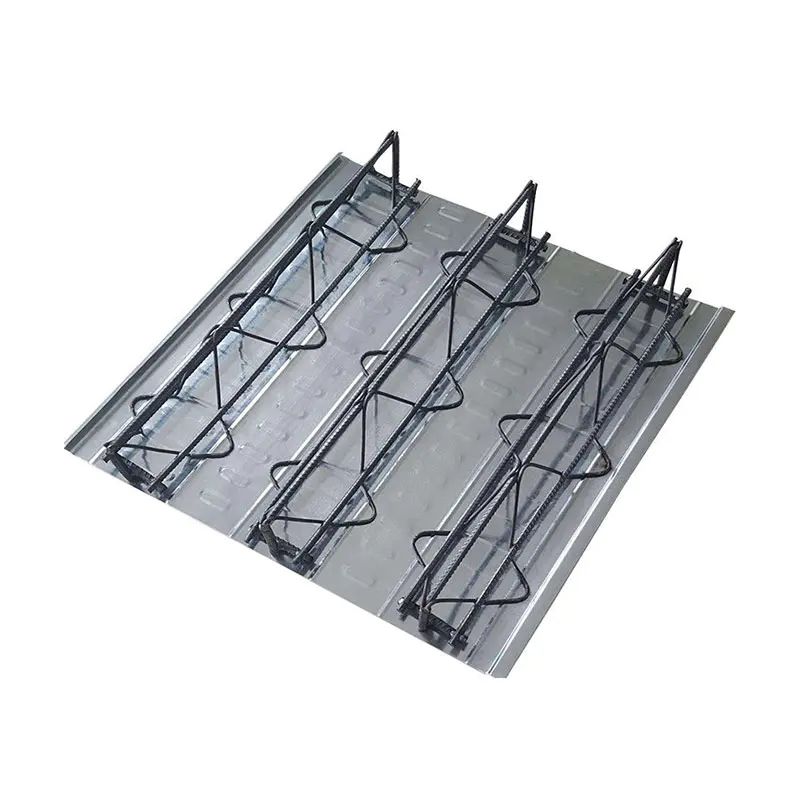

Puntea de bare de oțel se formează prin conectarea armăturilor de oțel și a foii de jos prin sudarea la punct de rezistență. Truss-ul cu bare de oțel sunt confecționate din bare de oțel, care sunt utilizate ca coardă superioară, coarde inferioare și bare de web în funcție de poziția diferită. Foaia de jos poate fi confecționată din placă de oțel galvanizat sau placa de oțel cu frig rece.

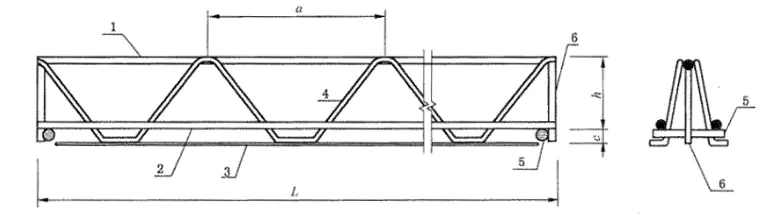

Înălțimi

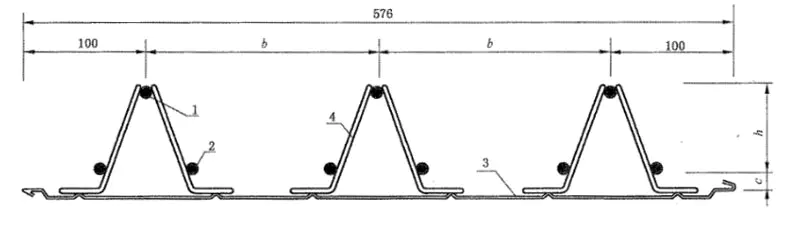

Vizualizare secțională
1 、 coarda superioară ； 2 、 coarda inferioară ；
3 、 foaia de jos ； 4 、 bare web ；
5 、 Armarea orizontală a suportului ； 6 、 bare de sprijin verticale.
L ： Lungimea plăcii de podea din oțel, ≤12000mm ；
H ： Înălțimea de oțel, 70 ~ 170mm
o distanță între secțiunile de oțel, 200mm;
B ： Distanța dintre bara de oțel, 188mm;
C ： Grosimea capacului de beton, 15mm;

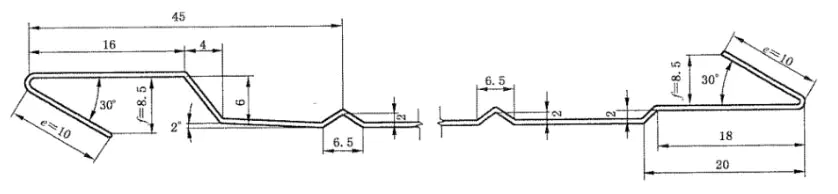

Diagrama foii de jos

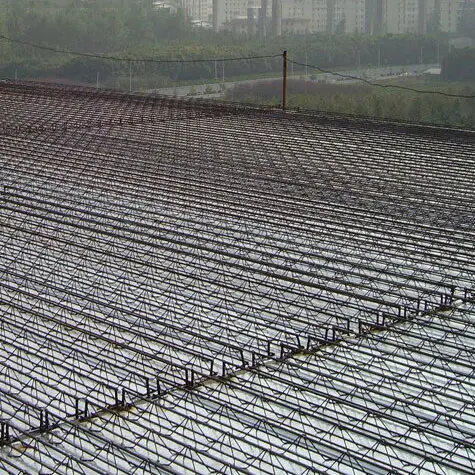

Înainte de a așeza punțile cu bare de oțel, linia de referință trebuie setată în funcție de poziția de pornire prezentată pe desen. Prima placă ar trebui să se alinieze cu linia de referință, iar celelalte plăci sunt instalate în secvență. Conectarea plăcilor adoptă o metodă de fixare, iar conexiunea cârligului dintre plăci ar trebui să fie strânsă pentru a se asigura că nu există scurgeri la turnarea betonului.
