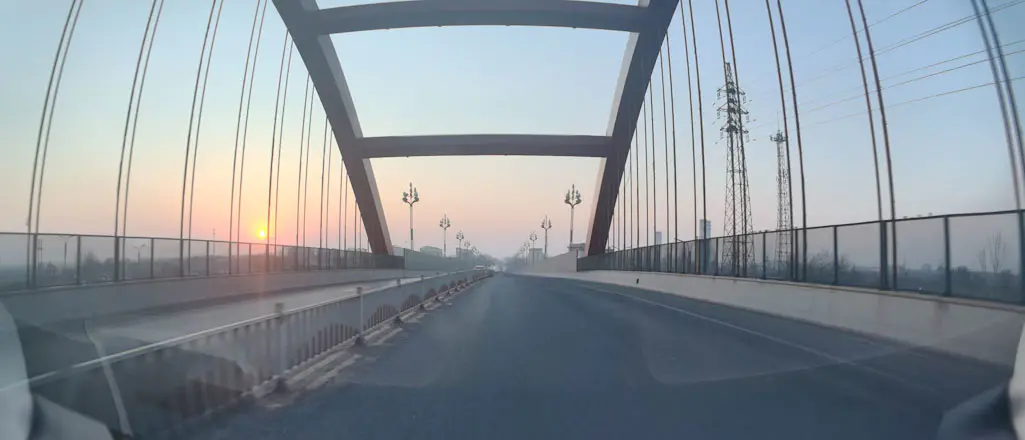

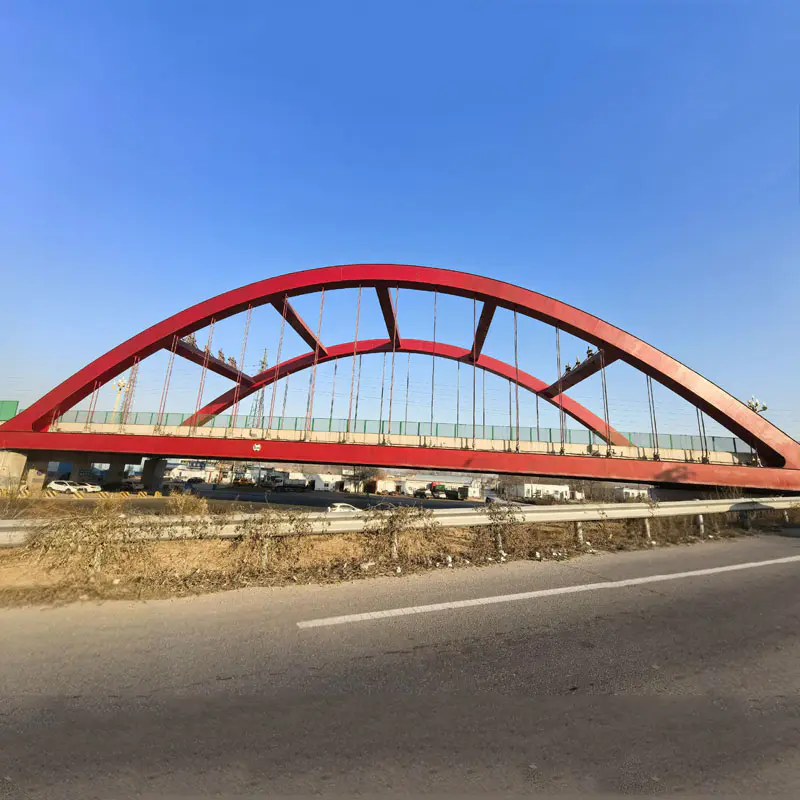

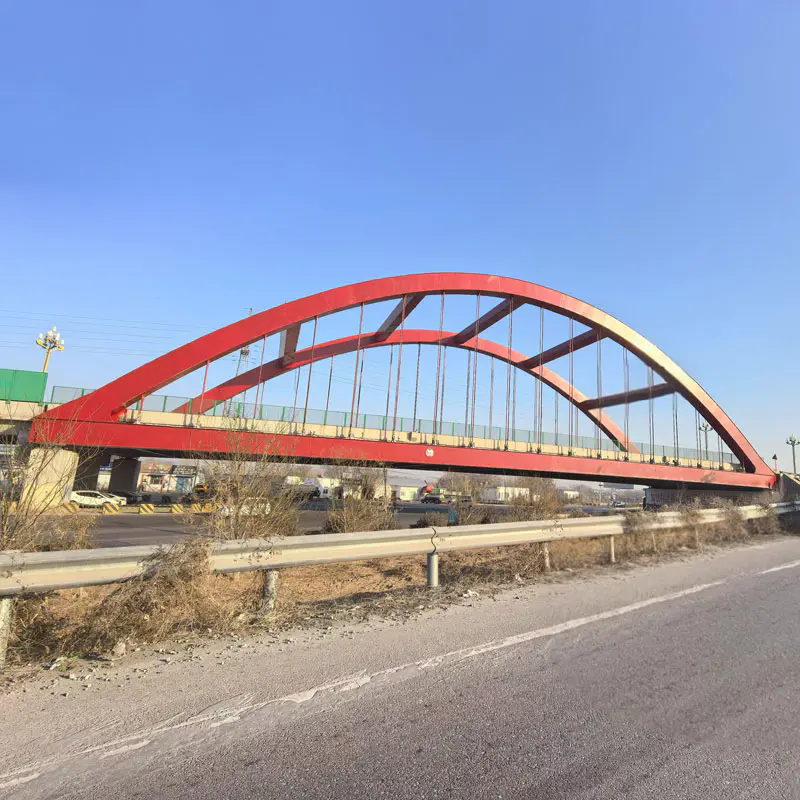

Podul structurii de oțel

Podurile moderne de truss sunt de obicei confecționate din armături lungi din oțel gol, sub formă de raze încrucișate. Podul este ușor și robust. Genul de pod de structură de oțel se numește pod cu grindă.

Tipurile de poduri de grinzi de truss sunt clasificate în funcție de materialul structurii superioare, inclusiv poduri din lemn, poduri de piatră, poduri de structură din oțel, poduri din beton armat și poduri compuse compuse din punți de pod de beton armat și grinzi de oțel. Podurile cu fascicul de lemn și de piatră sunt utilizate doar pentru poduri mici; Podurile cu fascicul de beton armat sunt utilizate pentru poduri medii și mici; Podurile cu fascicul de oțel pot fi utilizate pentru poduri mari și medii.

Podurile de structură din oțel sunt în general compuse din structuri superioare, structuri inferioare, suporturi și structuri auxiliare. Structura superioară, ca structură de întindere a podului, este structura principală pentru traversarea obstacolelor. Structura inferioară include stâlpi de pod și fundații. Suportul este un dispozitiv de transmisie de forță instalat în punctul de susținere între structura intervalului de poduri și digul sau abutarea. Structurile auxiliare se referă la plăci de abordare a podului, protecție conică a pantei, protecția băncilor, inginerie de diversiune etc.

Fasciculul principal al podurilor de structură de oțel poate fi un fascicul de web solid sau un fascicul de truss (fascicul de web gol). Fasciculul web solid are un aspect simplu și este ușor de fabricat, instalat și întreținut, ceea ce îl face utilizat pe scară largă în poduri de interval mediu și mic. Dar utilizarea materială a fasciculului web solid nu este suficient de economică. Membrii care alcătuiesc truss -urile din fasciculul de truss poartă în principal forțe axiale, care pot utiliza în mod eficient rezistența materială a membrilor. Cu toate acestea, construcția fasciculului de truss este complexă și este utilizată mai ales pentru poduri cu întindere mai mare.
